Umstecken der Heck-Zapfwellen

LX008630-UN-15AUG94

LX012500-UN-29JAN96

LX012501-UN-29JAN96

LX012502-UN-29JAN96

Die Zapfwelle weist am einen Ende 6 Zähne für den Betrieb mit 540 1/min und am anderen Ende 21 Zähne für den Betrieb mit 1000 1/min auf. Beim Einbau auf Sauberkeit achten!

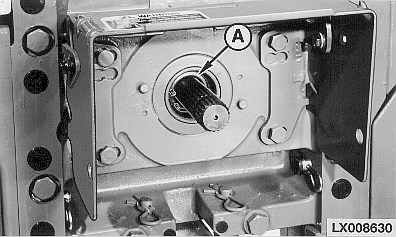

1. Sicherungsring (A) entfernen und Zapfwelle herausnehmen.

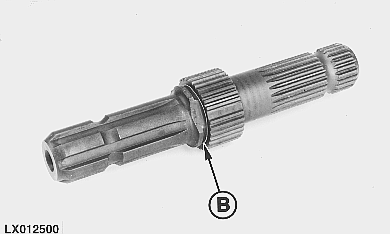

2. Zapfwelle gründlich reinigen und einfetten. Die Nut (B) erleichtert das Fixieren des Sicherungsringes.

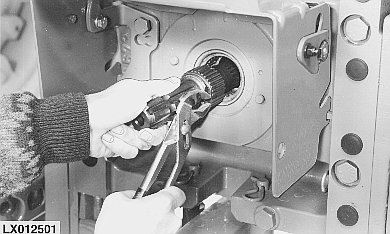

3. Zapfwelle in das Zapfwellengehäuse eindrücken, bis der Sicherungsring in die Nut des Zapfwellengehäuses paßt.

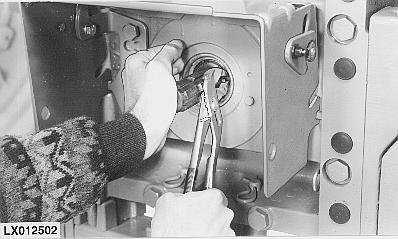

4. Sicherungsring einrasten lassen.

HINWEIS: Eine Abflachung an der Zapfwelle erleichtert das Entfernen und Anbringen des Sicherungsringes.
